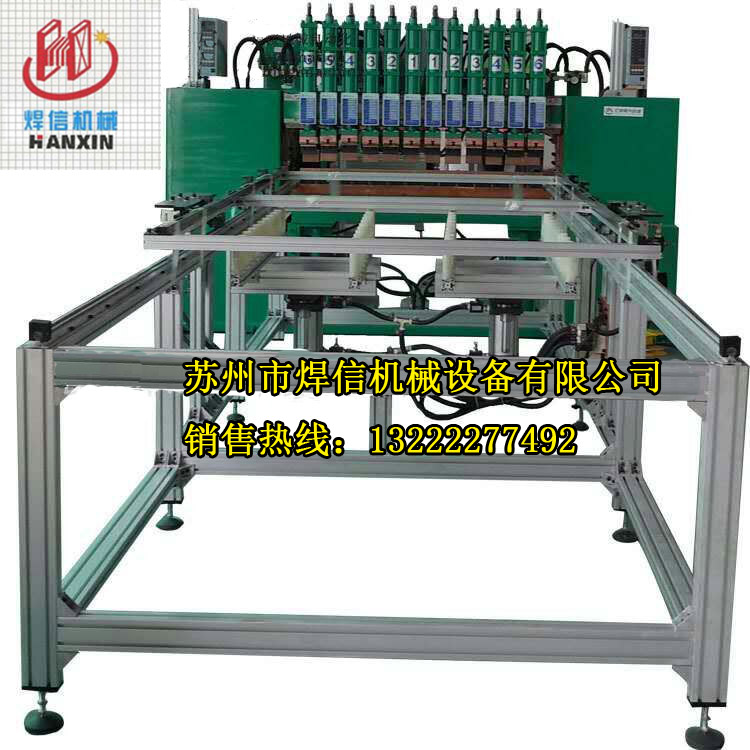

產品名稱:多頭龍門排焊機
發布日期:2017-12-05
點擊數:561
詢價:點擊產品詢價
二維碼:
簡述: 設備特點:A、提高生產效率、降低生產成本。B、提升產品質量、確保產品的穩定性。C、根據客產品要求進行定做各種的不同尺寸規格。D、具有大電流、小電流自由選擇功能,以滿足焊接工件在焊接時對焊接電流大小不同的需求。
一、本臺設備基本參數:
1、龍門內空1800MM,有效焊接行程:1550MM以內;
2、網片最佳焊接尺寸:1500MM以內。
3、鋁合金型材手推式進料交換架有效交換網片最大尺寸為:1450MM*1350MM;
4、手推交換架具有氣動脫膜功能;
5、變壓器功率:150KVA*2(采用松下式200KVA變壓器)
6、變壓器數量:2個
7、控制箱數量:2個
8、三段加壓¢80氣缸:14個
9、¢150龍門下氣缸:2個
10、電極:20*70*90 14件,20*70*780MM 2件
1、 設備特點:
A、提高生產效率、降低生產成本。
B、提升產品質量、確保產品的穩定性。
C、根據客產品要求進行定做各種的不同尺寸規格。
D、具有大電流、小電流自由選擇功能,以滿足焊接工件在焊接時對焊接電流大小不同的需求。
2、 根據客戶的需要選擇送料裝置。
A、手動送料裝置
B、半自動送料裝置
C、上下交換模送裝置
D、“T”型交換架裝置
3、 應用范圍:
A、高速公路、鐵路、網球場、體育場、莊園等護欄網。
B、建筑網片、重型置物貨架、倉儲籠、購物車等。
C、置物架、展示架、燒烤網等。
4、標準規格:
標準龍門規格 | 氣缸數量 | 控制箱 | 變壓器功率 | 有效焊接行程 | 額定初級電壓(V) | 額定功率(HZ) | 最大電流(A) | 負載持續率100% | 冷卻水(L/min) | 電極可調行程 | 重量(KG) |
1.2M | 8缸 | 2 | 100KVA2 | 920 | 380 | 50/60 | 30000 | 50 | 10 | 95 | 1500 |
1.4M | 10缸 | 2 | 150KVA2 | 1200 | 380 | 50/60 | 36000 | 50 | 12 | 95 | 1700 |
1.6M | 12缸 | 2 | 150KVA2 | 1400 | 380 | 50/60 | 36000 | 50 | 12 | 95 | 2100 |
1.8M | 16缸 | 2 | 150KVA2 | 1600 | 380 | 50/60 | 36000 | 50 | 12 | 95 | 2300 |
2.5M | 22缸 | 2 | 200KVA2 | 2000 | 380 | 50/60 | 42000 | 50 | 14 | 95 | 3000 |
5、 相關技術及相關零件說明:
A、本機焊接穩定,操作簡單。減少人員體力消耗降低勞動強度及對操作人員技術要求不高,一般人員經過期2天左右的培訓即可上崗操作。同時更有效的提高生產效率及產品質量。
B、龍門焊機采用日本原裝結構圖制造的¢80mm三段加壓式氣缸,輕巧靈活,具有緩沖功能,可根據需要進行調整氣缸行程,最大行程可達到80mm,更有效地保障和平衡焊接時的壓力,達到焊接最佳效果。氣缸置放采取燕尾槽掛式固定,下銅極采用“T”型槽與梯形銅結合,增加了根據工件焊接變化而可進行靈活調整,同時下銅極設有¢200mm行程50mm的雙下氣缸,雙下氣缸亦具有35mm行程調節功能,以方便不同模具與進模行程調整功能,雙下氣缸設有平衡鈾以保證兩端平衡同時上升到位。
C、本機采用兩端雙變壓器提供焊接電流,更有效地保證了各氣缸電流的穩定與均衡,并采用雙控制箱進行功能操作控制。氣缸可以進行任意缸停止或工作。同時設有雙電流功能。
D、控制箱采用臺灣原裝線路板自制。機殼采用高強度鋼板,結構設計原始于日本,控制箱設計采用日本原裝控制箱原理設計及原裝臺灣線路板進行組裝,具有恒流、恒壓功能可供選擇。控制箱具有電網電壓補償功能,有三段電流可供選擇,并可儲存15種焊接規范,電流緩升、緩降等。
E、腳踏開關品質優良,開關心進口,外觀美、使用命長。
